内置力平衡型检测器 地震监视装置 ( SW-72 / SW-72R )
- 内置传感器的小型高精度地震计
- 采用高精度伺服随动检测器。SW-72R是与SI值和测量震度对应的高端机型
特长
- ■ 客户放心的高精度
- 内置伺服随动检测器是一款高精度检测器, 在平时微振动检测时也使用. 实现了每 1 Gal 级别都可以显示和设定报警
- ■ 防水构造
- 为了在地震中保护重要设备, 能正确捕捉在地震中设备的摇晃在同一基础上安装地震监控装置是最理想的.SW-72/72R 采用IP67 防水构造, 可以设置在屋外, 粉尘等环境.
- ■ 对应大规模地震
- 配置3 方向检测器, 通过记录矢量合成的加速度值, 可以得到任何方向振动的最大值. 此外, 可以对应测定范围为 5000 Gal 以内的 大规模地震
- ■ 设置简单
- 以往的检测器需要用四个地脚螺栓固定周围, 现在固定场所变成了两个的同时, 因为有切口, 所以螺栓很容易调整安装. 此外, 还可以采用控制盘内的DC24 V 电源.
- ■ 紧凑型设计
- 不仅仅是让全体尺寸变小了, 线缆出口也调低, 角度的设置，不易对周围产生影响.
系统构成
外形图
规格
| 项目 | SW-72 | SW-72R | |
|---|---|---|---|
| 检知方式 | 通过矢量合成加速度全方向无指向性检测 | ||
| 内置传感器 | 力平衡式加速度传感器 | ||
| 测量振动数范围 | 0.3 - 10 Hz ±10 % | ||
| 加速度测量范围 | 0 - 5000 gal ( 3 成分矢量合成值 ) NS、EW方向 : ±3000 Gal / UD 方向 : +2000 - -4000 Gal |
||
| SI 值测量 | 测量范围 | - | 0.1 - 1500 Kine ( 3 成分矢量合成值 ) |
| 周期范围 | 通过固有周期 0.1 秒步进、25 个的 1 自由度模拟实验过滤器算出 | ||
| 减震 | 1 % 步进任意设定 | ||
| 低通滤波器 | 30 Hz ( -3 dB )、4 阶次巴特沃斯 ( Butterworth ) 滤波器 | ||
| A / D 变换器 | 16 bit, 100 Hz 采样速率 | ||
| 表示 | 7 位LED, 4 位数表示 ( xxx.x 或 xxxx ) | ||
| 报警 | 报警段数 | 上限 3 段 ( ALM1–3 ) 个别设定 | 上限 3 段 ( ALM1–3 ) 个别设定 ( 加速度 / 测量震度 / SI值 / 任意能设定 ) |
| 报警设定值 | 0.1 – 999.9 gal *1 设定间隔 : 0.1 gal, 0.01 为蜂鸣器动作OFF |
0.1 – 999.9 ( gal / 测量震度 / Kine ) 0.1 步进、 0.0 警报为OFF 动作 |
|
| 报警接点 | 1 a 接点 ( MOS 继电器、COM 公共端 ) | ||
| 接点规格 | 200 V - 0.65 A ( AC / 峰值 ) | ||
| 使用继电器 | Panasonic 公司制造的 PD1a 型 ( AQY277A ) | ||
| 报警恢复方式 | a. 根据内部定时器自动复位 1 – 9999 秒 ( 设定间隔 1 秒，0 自动复位OFF ) b. 外部复位端子 ( 通过无电压 a 触点取消所有级 ) |
||
| DC 输出 | DC4 – 20 mA, 负荷敌视 300 Ω 以下 全刻度值 : 10 – 3000 gal ( 设定间隔 : 1 gal ) |
DC4 – 20 mA, 负荷敌视 300 Ω 以下 , 输出内容转换式 ( 加速度 / 震度级别 / SI 值 根据内部设定 ) 全刻度值任意设定 ( 震度级别为 7 ) |
|
| 串行 I / F | 与 SW - 74 的通信 ( RS422 基准 ) / 保养用 ( RS232C 基准 ) |
与 SW - 74SI 的通信 ( RS422 基准 ) / 保养用 ( RS232C 基准 ) |
|
| 钟表 | 精度 | 70 ppm ( 日变动 6 秒 ) 以下 | |
| 校正 | ±30 秒补正 ( 外部输入无电压 a 接点 ) | ||
| 使用温度范围 | 0 - +50 °C | ||
| 使用湿度范围 | 10 - 100 %RH ( 无结露 ) | ||
| 电源 | DC24 V ±10 % 10 W 以下 *2 | DC24 V ±10 % 15 W 以下 *2 | |
| 结构 | 防水结构 ( IP67 相当 ) | ||
| 材质 | 铝压铸 | ||
| 重量 | 约 1.5 kg | ||
| 安装方法 | 在地板上设置 ( 地脚螺栓固定 ) | ||
| 输入输出电缆线 | 防水插头座连接 快速接头连接器 ( 七星科学研究所 ) NRW - 2421PF11 ( 座连接外形 : 约 34.1 mm ) 仪表用屏蔽线 ( 富士电线工业 ) FKEV - SB 0.3 sq × 10 対 ( 外形 : 约 10.5 mm ) |
||
- 带显示器的普及型地震计
- 是一款可检测细微地震，采用伺服伺服随动式加速度拾音器，是高精度的地震计。

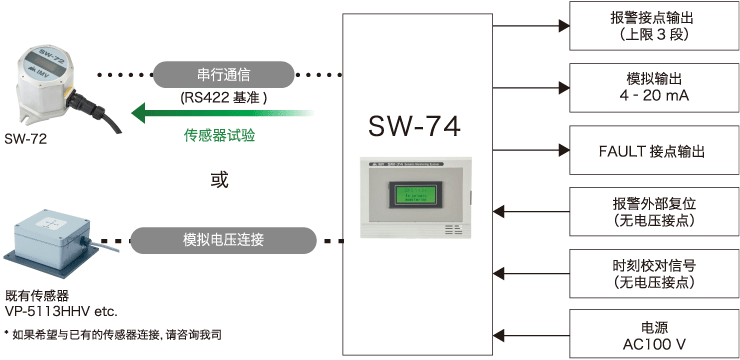

系统构成
特长
- ■ 显示功能
-
LED 后照灯采用LCD。用颜色区分信息的重要度. 后照灯的颜色会变化, 所以从远处就可以认识到显示的重要度.

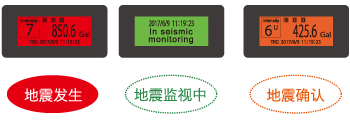

地震发生时显示 [ 发生时间 ][ 最大加速度 ][ 震度级别 ( 量震度标准 ) ]
- ■ 储存功能
-
最大可以记录50 份地震波形数据 ( 1 分 x 10 个 )
*需要利用选件导出波形数据
- ■ 报警设定
-
3 阶段以内可以根据加速度设定报警输出. 此外, 可以任意设定报警级别 。
- ■ 操作简单
-
采用触摸屏，可手指直接操作。操作简单 发生意外时可以迅速确认。
- ■ 紧凑型
-
体型小设置简单。可以工整的安装在收纳在收纳支架上
- ■ 电源对应
-
可以选择 AC100 V 或 C24 V ( 选配 )
- ■ 波形确认
-
通过在电脑上下载安装选件软件跟电脑连接，可以获得装置的各种设定以及读取在存储器中保存地震波形数据
系统构成

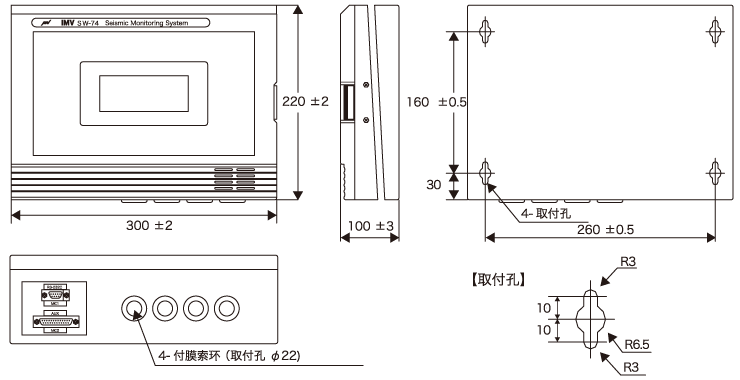

外形图
规格
| 项目 | 规格 | |
|---|---|---|
| 显示设备 | 带触摸键的SIN 单色LCD 背光颜色 : 绿 / 橙 / 红 ( 无需交换 ) | |
| 显示内容 | 地震监视画面 | 現在時刻 |
| 地震发生画面 | 地震发生时间, 最大加速度, 震度级别, 报警动作 | |
| 报警保持画面 | 上述 + 复位开关 ( 警报、蜂鸣器一并复位 ) | |
| 各种设定画面 | 触发器, 报警, 日期和时间 | |
| 保养画面 | 传感器试验, 地震履历 | |
| 报警和蜂鸣器 | 上限 3 段 ( ALM1 – 3 ), 个别设定, 蜂鸣器 1 点, 加速度 : 0.1 – 999.9 gal ( 设定间隔 : 0.1 gal, 0.01 为蜂鸣器动作 OFF ) |
|
| 报警及蜂鸣器的复位方式 | a. 根据内部定时器自动复位 1 – 9999 秒 ( 设定间隔 1 秒，0 自动复位 OFF ) b. 外部复位端子 ( 通过无电压 a 触点取消所有级 ) c. 触摸屏复位开关 ( 报警保持画面有效 ) |
|
| 故障报警 | ( 电源切断 ) 1 a / 1 b 接点 转换式 接点额定容量 : 2 A 30 VDC ( 最大容许电压 / 电流 : 220 VDC / 2 A ) |
|
| 串行通信输出 | 保养用 ( RS232C 标准 ) : MC1 ( 与本体画面控制的转换 ) 外部显示器用 ( RS422 标准 ) : MC2 打印机用 ( RS232C 标准 ) : MC2 |
|
| 无停电电源装置 | 停电补偿 10 分钟以上 ( 待机时间 ) ，充电时间 48 小时以内 ( 电源选件 DC24V 时没有此功能 ) |
|
| 安装方法 | 壁挂 | |
| 使用温湿度范围 | 0 – +50 °C / 10–85 %RH ( 无结露 ) | |
| 电源 | AC 100 V ±10 %, 50 VA 以下 / DC2 4 V ±10 %, 35 W 以下 ( 选项 ) | |
| 重量 | 约 3 kg | |
选项
-

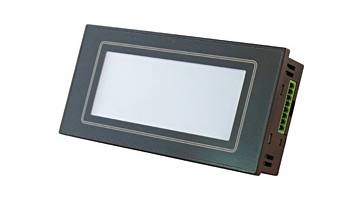

■ 外部显示器 ( ED74 )
显示加速度值、震度级别、报警发生时间等
-

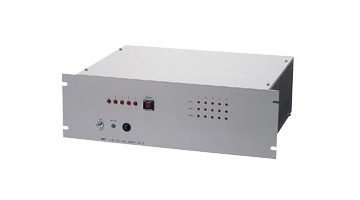

■ 多重控制单元 ( 2 out of 3 ) CU-5
提高地震仪的控制、
切断用接点信号输出装置的可靠性，
3 台中有 2 台运行的时候会发出警报
