地震监视装置
地震监视装置 ( SW-74SI )
- 在SW-74上增加了对应SI值的高端型号
- 10 级 [ 加速度 ][ 测量震度 ][ SI 值 ] 都可以分别设定检测条件

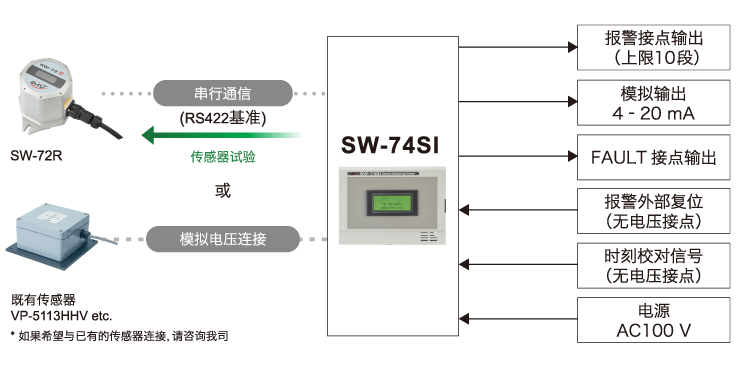

系统构成
特长

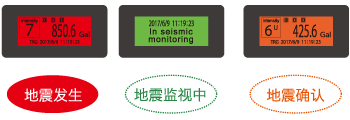

- ■ 显示功能
-
LED 后照灯采用LCD。用颜色区分信息的重要度. 后照灯的颜色会变化, 所以从远处就可以认识到显示的重要度.
地震发生时显示
[ 发生时间 ][ 最大加速度 ][ 震度级别 ( 测量震度标准 ) ]
- ■ 储存功能
-
最大可以记录50
份地震波形数据 ( 1 分 × 10 个 )
* 需要利用选件导出波形数据
- ■ 报警设定
-
可以分别选择「加速度」
「测量强度」和「SI值」,
最高可达 10 个级别,
并设定条件。
- ■ SI 值 对应 *只有 SW-74S I功能
-
与一般建筑物的灾害相关的 SI 值在煤气瓦斯行业, 化工厂设备中广泛普及应用。SW-74SI 是在 SW-74 功能上增加了 SI 值的高端产品
- ■ 紧凑型
-
体型小设置简单。可以工整的安装在收纳在收纳支架上
- ■ 操作简单
-
采用触摸屏, 可手指直接操作。操作简单 发生意外时可以
迅速确认。
- ■ 波形确认
-
通过在电脑上下载安装选件软件跟电脑连接, 可以获得装置的各种设定以及读取在存储器中保存地震波形数据
- ■ 电源对应
-
可以选择 AC100 V 或 DC24 V ( 选配 )
系统构成
外形图
规格
| 项目 | 规格 | |
|---|---|---|
| 显示设备 | 带触摸键的 SIN 单色 LCD 背光颜色 : 绿 / 橙 / 红 ( 无需交换 ) | |
| 显示内容 | 地震监视画面 | 現在時刻 |
| 地震发生画面 | 地震发生时间, 最大加速度, 震度级别, 报警动作 | |
| 报警保持画面 | 上述 + 复位开关 ( 警报, 蜂鸣器一并复位 ) | |
| 各种设定画面 | 触发器, 报警, 日期和时间 | |
| 保养画面 | 传感器试验, 地震履历 | |
| 报警和蜂鸣器 | 上限 3 段 ( ALM1–3 ), 个别设定, 蜂鸣器 1 点, 报警设定值 : 0.1 – 999.9 gal ( gal / 测量震度 / Kine ) 0.1 步进, 0.0为警报动作OFF ( 根据计测震度值设定震动级别警报 ) |
|
| 特别警报 | 报警段数 | 上限7段 (ALM4–10), 个别设定 ( 加速度 / 测量震度 / SI 值 / 任意能设定 ) |
| 报警设定值 | 0.1 – 999.9 ( gal / 测量震度 / Kine ) 0.1步进, 0.0为警报动作OFF ( 根据计测震度值设定震动级别警报 ) |
|
| 报警接点 | 1a 接点 ( MOS 继电器 ) 独立 COM 2点 ( ALM 1 – 5, ALM 6 – 10, 各1 点 ) | |
| 接点规格 | 200 V – 0.65 A ( AC / DC, 峰值 ) | |
| 报警及蜂鸣器的复位方式 | a. 根据内部定时器自动复位 1 – 9999 秒 ( 设定间隔1 秒, 0 自动复位OFF ) b. 外部复位端子 ( 通过无电压 a 触点取消所有级 ) c. 触摸屏复位开关 ( 报警保持画面有效 ) |
|
| 故障报警 | ( 电源切断以及装置异常 ) 1a / 1b 接点 转换式 接点规格 : 2 A 30 VDC ( 最大容许电压 / 电流 : 220 VDC / 2A ) |
|
| 串行通信输出 | 保养用 ( RS232C 标准 ) : MC1 ( 与本体画面控制的转换 ) 外部显示器用 ( RS422 标准 ) : MC2 打印机用 ( RS232C 标准 ) : MC2 |
|
| 无停电电源装置 | 停电补偿 10 分钟以上 ( 待机时间 ), 充电时间 48 小时以内 ( 电源选件 DC24 V 时没有此功能 ) |
|
| 安装方法 | 壁挂 | |
| 使用温湿度范围 | 0 – +50 °C / 10 – 85 %RH ( 无结露 ) | |
| 电源对应 | AC 100 V ± 10 %, 50 VA 以下 / DC24 V ±10 %, 70 W 以下 ( 选项 ) | |
| 重量 | 约3 kg | |
选项
-
■ 外部显示器 ( ED74 )
显示加速度值, 震度级别, 报警发生时间等
-

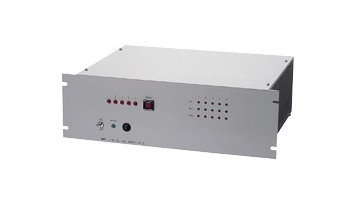

■ 多重控制单元 ( 2 out of 3 ) CU-5
提高地震仪的控制, 切断用接点信号输出装置的可靠性,
3 台中有 2 台运行的时候会发出警报
