振动测量仪电荷放大器（VM-1980/3）
振动测量仪
电荷放大器（VM-1980/3）
- 小型3系统电荷放大器
- 与压电式加速度拾音器连接，输出加速度波形的单元。
- ■ 小型･轻量
- ■ 既可固定安装也可携带
- ■ 可以作为振动分析系统（Wave Stocker）的电荷放大器使用
特长

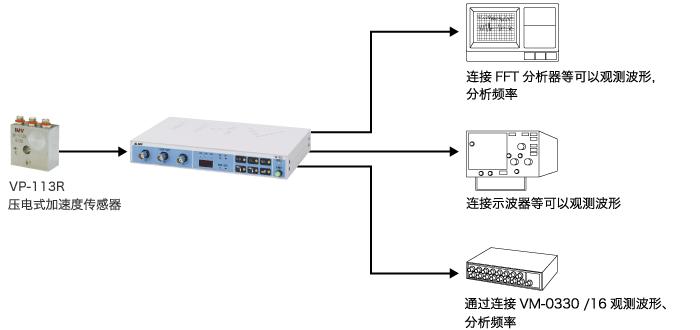

系统构成
■ AC OUTPUT （全量程 ± 5 V） 波形输出…连接到记示波器、频闪仪，记录仪等
规格
| 项目 | 规格 |
|---|---|
| 输入信号 | 压电式加速度传感器 |
| 振动频率范围 | 0.4 – 20 kHz |
| 电荷灵敏度设定范围 | 0.01 - 999 pC /（m/s2） |
| 测量范围 | 3.3 - 66000 m/s2 (电荷敏感度 1.5 pC /（m/s2）时） * 根据电荷敏感度而变动 |
| 滤波特性 | 低域隔断特性：通过, 3 Hz,10 Hz（-18 dB / Oct） 高域隔断特性：通过,1 kHz,10 kHz（-18 dB / Oct） |
| CAL信号 | 156 Hz, ± 2.5 V 正弦波输出 |
| 警告显示功能 | 超出量程：红LED灯亮（保持） 低于量程：绿LED灯灭（保持一秒） |
| 电源 | DC12 V（使用专用AC适配器） |
| 使用温度范围 | 0 - ＋50 ℃ |
| 使用湿度范围 | 20 - 80 %RH（无结露） |
| 尺寸 / 重量 | 240（W）ｘ 150（D）ｘ 35（H）mm / 0.6 kg |
产品构成
| 品名 | 数量 | 备考 |
|---|---|---|
| 3CH 电荷放大器 | 1 | ― |
| 电源适配器 | 1 | AC100 V 50 / 60 Hz 41 VA |
| 说明书 | 1 | 最终页面上有检验证书 |
选购件
| 品名 | 备考 |
|---|---|
| RS-232C 线缆 | RS-232C 通信线缆 1.5 m 电脑上可设定灵敏度、范围、HPF、LDF |
| 针插孔式输出线缆 0.3 m | 单芯屏蔽 单通道针插孔是 - BNC |
| BNC 输出线缆 1.5 m | BNC - BNC线缆 1.5 m（RG - 58 AU） |
| 连接电缆 | 使用时连接2台以上 VM - 1980 |

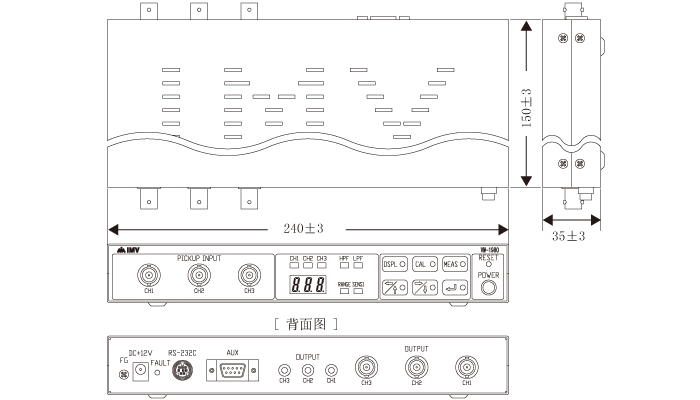

外形图
