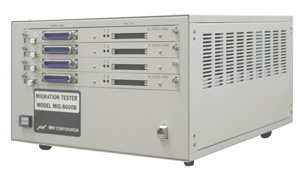

绝缘劣化测试仪 多通道型 MIG-8600BHS ( 高侧 )
绝缘劣化测试仪
多通道型 ( MIG-8600B )
- MV的畅销机
- 这个单元可以对应低侧和高侧。
特长
- ■ 单独配备施加电压和测量电路
- ■ 微弱电流测量电路
- ■ 实时图形绘制
- ■ 最多可增设 256 通道
规格
| MIG-8600B / 32 ( 低侧 ) | MIG-8600BHS ( 高侧 ) | |
|---|---|---|
| 施加电压 | +1.0 V - +250 V ( 0.1 V 単位 ) | |
| 通道数 ( 每个基板 ) | 8 ch | |
| 最多可增设通道数 | 256 ch | |
| 绝缘电阻测量范围 | 105Ω - 1014Ω ( 施加电压 100 V 时 ) | |
| 测量电流测量范围 | 0.1 pA - 500 µA ( 5 种测量范围 ) * 可选择固定范围或者自动范围 ( 0.1 pA - 5 nA / 10 pA - 500 nA / 100 pA - 5 µA / 10 nA - 50 µA / 100 nA - 500 µA ) |
|
| 测量范围 施加 100 V 时 电流值测量精度 |
5 nA 范围 : ±( 5 %fs +100 pA ) 500 nA 范围 : ±( 2 %fs +5 nA ) |
5 µA 范围 : ±( 1 %fs +10 nA ) 50 µA 范围 : ±( 0.5 %fs +0.1 µA ) 500 µA 范围 : ±( 0.5 %fs +1 µA ) |
| 偏置电压施加方法 | 单信道独立偏置方式 ( 单电源供电 → 1 ch ) | |
| 偏置电压设定 | +1.0 V - +250 V ( 0.1 V 単位 ) | |
| 偏置电压放大器 | 远算放大方式 出输出噪音 : 最大 ±5 mV 作为高压放大稳定电源，采用串接式高压稳定电源 采用高压远算放大器，达到 100 微秒级的高速响应 |
|
| 偏置电压精度 | ±( 0.3 % +0.5 V ) 测量范围的 | |
| 偏置电压测量精度 | ±( 0.3 % +0.5 V ) 测量范围的 | |
| 最长试验时间 | 9,999 小时 | |
| 测量电路 | 绝缘电阻方式 : 低侧电流计量 | 绝缘电阻方式 : 高侧电流计量 |
| 电流测量电缆 | 双重构造主动保护电缆 | |
| 电缆开路检测功能 | 计量电缆连接器脱落检测和警告 | |
| 收存数据内容 | 收存时间 ▪ 经过时间 ▪ 电阻值 ▪ 施加电压 ▪ 温度 / 湿度 ( 需要恒温箱通信选项 ) | |
| 电脑 | OS : Windows 10 对应 | |
| 离子迁移测量模式 | 结束模式 : 在迁移发生点结束 触发模式 : 以迁移发生阈值开始，达到结束阈值时试验结束 时间模式 : 以迁移发生阈值和结束阈值进行发生次数的计数 ( 最多 50 次 ) |
|
| 电源 | AC100 V 50/60 Hz 约 100 VA / 架次 ( 64 ch ) | |
| 收纳箱外形尺寸 | W385 × D432 × H227 mm ( 不含突起物 ) | |
| 重量 | 约 18 kg ( 32 ch ) | |
