关于地震 IMV监视装置
1. 表示地震大小的单位
振动频率
振动频率是每秒发生的周期数的度量。地震的主频分量小于10Hz，其纵波频率高于水平波。

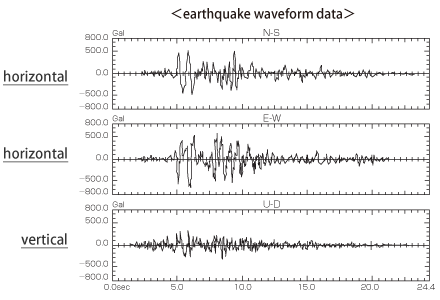

加速度
表示地震加速度的单位是*加仑。
980Gal=980cm/s 2 ≒1G
日本曾发生所谓的“特大地震”；Hanshin、Chuetsu 和 Tohoku 记录了超过 1000Gal 的波形，很明显加速度大于这些地震中产生的重力加速度（1G）。
- 加速度单位，1Gal=1cm/s 2，广泛应用于地震学领域。
“Gal”被归类为非 SI（国际单位），但有限制。但是，允许在重力加速度或地震相关事项中自由使用。

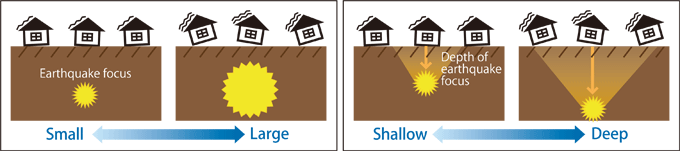

震级
震级是距离焦点的地震大小的量度。通常，越深、幅度越大，振动传播得越多。
日本的地震烈度等级
目前，日本气象厅使用 Shindo 来测量地震的强度。
地震烈度等级是根据地面加速度波形计算的。
计算后地震烈度等级可能会根据地震持续时间和振动发生变化。
其他国家的地震等级
JMA 建立的价值在阪神/淡路大地震后重新评估。它分为 10 个等级；0-4・5-下・5-上・6-下・6上・7.
每个国家/地区都使用不同的地震等级。
【见图表】
| -1000 | 7 | X XI XII |
XI XII |
七 | 被摇晃得无法随意移动。 | 水电供应可能会在大范围内停止。 | |
| 6-上 | X | 无法保持站立，也根本无法移动。 | 通往当地地区的天然气管道和供水设施遭到破坏。 | ||||
| -500 | 6-下 | 难以保持站立。 | 家庭供气管道和主要供水管道受损。 | 400Gal：停止工厂内所有电源供应。 | |||
| -400 | 九 | ||||||
| -300 | 九 | 我们 | 250Gal：疏散紧急呼叫。关闭危险气体管道（爆炸性、致命性） | ||||
| 5-上 | 许多人都非常害怕，发现很难移动。 | 家庭供气管道和主要供水管道受损。 | 150Gal：全面巡查，检查各部门所有设备损坏情况。 | ||||
| 在 | |||||||
| -200 | 八 | ||||||
| 八 | |||||||
| 5-低 | 大多数人试图通过跑到外面来逃避危险。 | 带有安全装置的煤气表跳闸，导致同一户人家的煤气供应中断。 在极少数情况下，可能会暂停供水。 |
100加仑：巡视重要设备是否有异常情况。 | ||||
| 有些人发现很难移动。 | 80Gal：疏散呼叫。部分设备急停。生命线的关闭部分。 | ||||||
| -100 | 七 | ||||||
| 七 | |||||||
| 四、 | |||||||
| 4 | 许多人感到害怕。有些人试图逃离危险。 | - | 40Gal：公布地震规模。 必要时呼叫疏散。通过快速巡逻检查设备是否有异常情况。 |
||||
| -50 | 我们 | ||||||
| -30 | 我们 | 大多数睡着的人都醒了。 | |||||
| 3 | 许多人在室内所有人都感觉到了。 | - | 8Gal：公布地震规模。 无需避难。通过快速巡视检查设备是否有异常情况。 |
||||
| 在 | 三 | ||||||
| -20 | 在 | ||||||
| 有些人感到害怕。 | |||||||
| 四、 | |||||||
| -10 | 四、 | ||||||
| 2 | 室内很多人都感觉到了。 | - | - | ||||
| -5 | 二 | ||||||
| 三 | 三 | ||||||
| 有些人醒了。 | |||||||
| -3 | 我 | ||||||
| -2 | 1 | 只有部分人在室内感觉到。 | - | - | |||
| 二 | 二 | ||||||
| -1 | 我 | ||||||
| 0 | 我 | 0 | 所有人或大多数人都感觉不到。 | - | - | ||
| 参考 加速度 (GAL) |
JMA 1996年地震 烈度 |
1956 年修正的 Mercalli 强度 |
MSK 强度。 1964年 |
2000年台湾 地震 烈度 |
人类的感知和反应 | 公用事业和基础设施 | 日本报警输出参考示例 |
**注：此图表信息仅供参考。
2.SI值
SI值・・・“速度响应谱”是表示地震对结构物的破坏力的标准之一。如果结构具有高刚度，则速度正常周期在1.5-2.5秒之间。综合值（频谱分布的面积）可以作为表征地震破坏力的因素之一。因此，它被称为“光谱强度：SI 值”。
SI值是评估建筑物地震破坏力的标准。
- 为什么需要 SI 值？

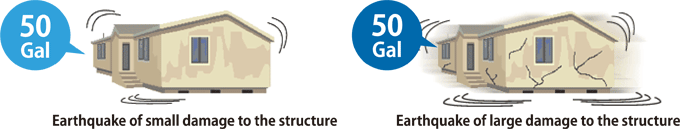

- 即使是相同的加速度或幅度，对建筑物的破坏也可能因频率范围或时间的不同而不同。仅基于加速度 (Gal) 的常规地震监测系统无法估计结构的真实损坏。
因此，应使用价值来了解结构的真实损坏。
小千谷市的煤气自来水局在地震中发生时，尽管加速度很大，但没有受到任何损害。在加速度低、SI 值高的长冈市，观察到巨大的损伤。这表明SI值应作为评估地震破坏的参考。
“煤气安全小组委员会报告的新泻县中越地震中煤气供应业受灾情况概要-2009 年 5 月”
12 家天然气供应商的地震烈度等级超过 5 级。地震发生后，只有柏崎煤气自来水部因设施损毁严重而停止供气。
SI 和加速度值显示在这张图表中，由每个地方的地震仪监测和记录。
图1 各燃气部门损毁情况
| 地震 烈度 |
公司 | SI 值 （母牛） |
损坏情况 （加仑） |
损坏情况 |
| 6 上层 |
柏崎 煤气自来水部 |
99* | 加贺美町 999* 藤井 746 Kariwa1,000* |
停电约34,000户 （恢复对象：30户、978户**） |
| 6 低 |
长冈水务署（三岛） | 50 | 293 | 120户房屋供应出现问题 （7月16日恢复） |
| Ojiya 煤气水务部 | 23 | 323 | 无损伤 | |
| 上越煤气自来水部（柏崎） | 73 | 444 | 81户房屋供应出现问题 （7月18日恢复） |
|
| 5 上层 |
北陆煤气部（长冈支店） | 46 | 527 | 无损伤 |
| 神原煤气部 | 36 | 210 | 无损伤 | |
| 长冈水务署（越司） | 38 | 258 | 无损伤 | |
| 白根煤气部。 | 26 | 165 | 无损伤 | |
| 荣煤气部 | 24 | 174 | 无损伤 | |
| 5 低 |
见附煤气和水及污水处理设施 | 34 | 254 | 无损伤 |
| 川口建设部 | 18 | 217 | 无损伤 | |
| 鱼沼煤气自来水部 | 9 | 145 | 无损伤 |
（SI 值是各燃气机构测量的最高水平。）
*超出测量范围
**恢复目标房屋是减去不使用燃气的房屋数量
和因地震倒塌的房屋数量之和后的计算量从供气房屋的数量来看
。
参考：能源和自然资源咨询委员会/城市热能协会/气体安全小组委员会

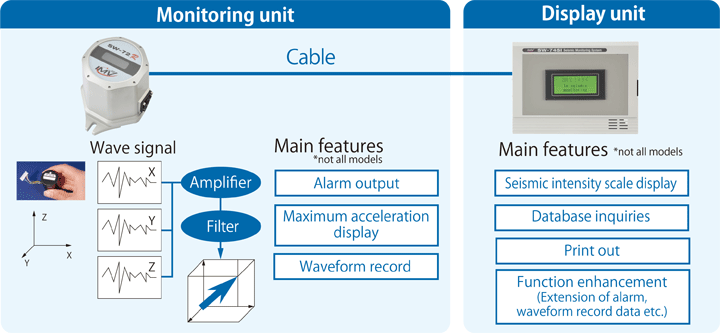

3.配置
- ●监控单元内置三维（XYZ）伺服拾音器和运算电路。
- ●监控单元完成从数字处理到报警显示的基本功能。
- ●可通过添加外接显示器扩展基本报警以外的功能。
4.传感器原理
传感器通常分为两类；电气和机械类型。IMV的所有地震监测系统均采用电式传感器。

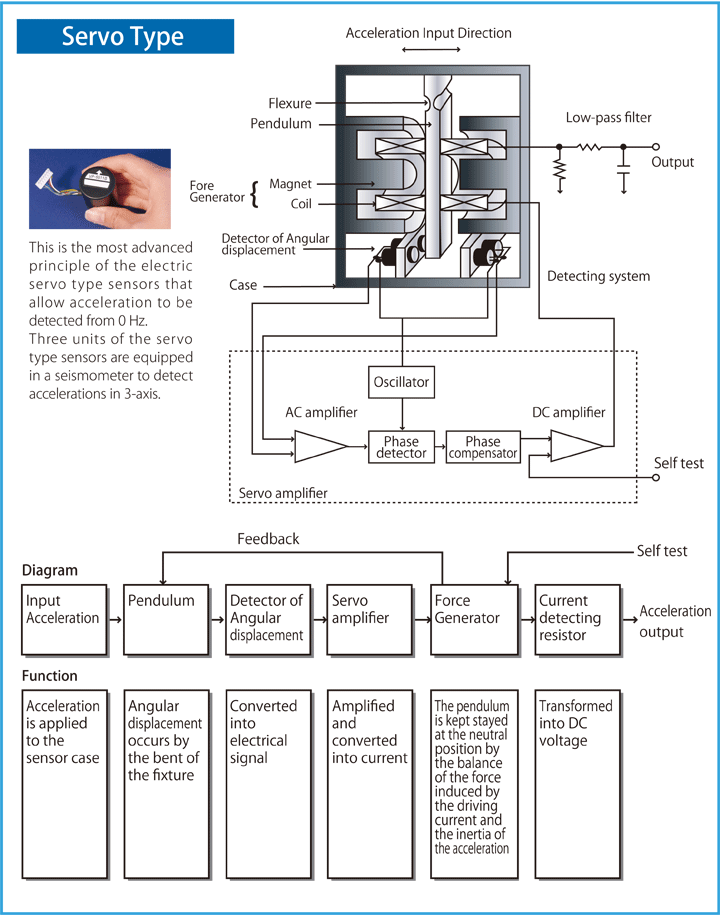

- 电动式

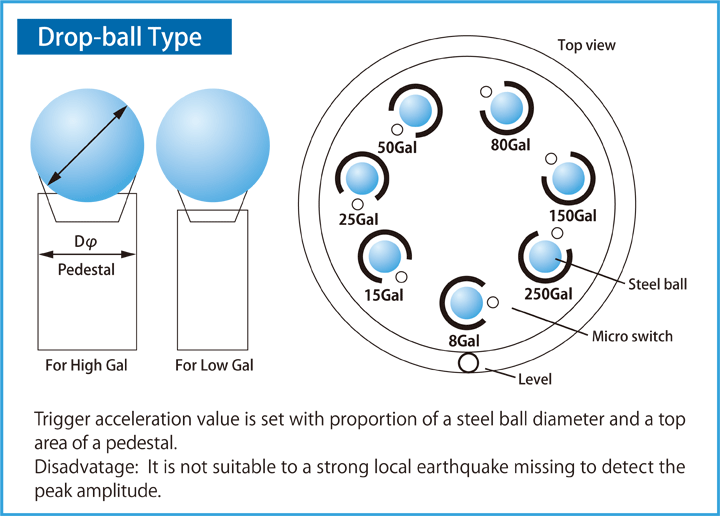

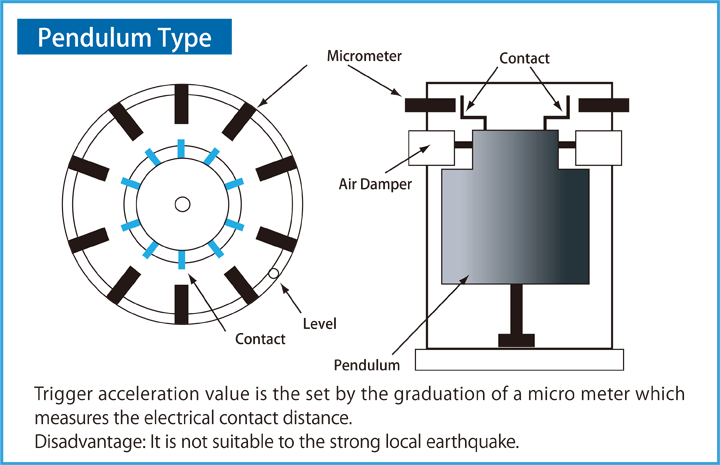

- 机械式
