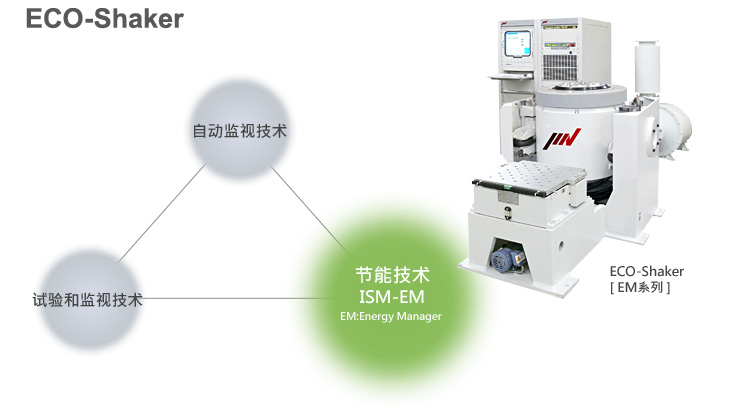

EM系列 节能型振动试验系统



节能型振动试验系统

EM系列 (ECO-Shaker)

能够自动对应振动标准变动,可以实现自动节能运作。
原有的电动振动试验装置,需要提前手动输入控制电力消耗,不能根据对应试验条件和试样的状况最佳化消耗电力。ECO-Shaker 能自动控制输出标准,也能够自动对应振动标准变动,可以实现自动节能运作。

不断得到改进,致力于提供客户满意度。

IMV的振动试验装置能满足当今汽车或者电子产品企业面临的苛刻的环境试验要求。世界首次开发的ECO-Shaker,可实现最佳节能效果,同时显著减小电力消耗。

不断得到改进,致力于提供客户满意度。

完全没有繁琐的操作

原有的电动振动试验装置,需要提前手动输入控制电力消耗,不能根据对应试验条件和试样的状况最佳化消耗电力。
ECO-Shaker 能自动控制输出标准,也能够自动对应振动标准变动,可以实现自动节能运作。

CO2和电量消耗的节省量可以轻松掌握

与IMV振动控制器K2组合,操作方式依然一样,可实现最佳节能效果。一边进行试验,一边可以在显示器上确认电力消耗量,能够轻松掌握各个试验的节能电量。

由于低噪音化,可以使操作者的工作环境更安静

从振动试验装置产生的噪音有可能影响到试验及试验机放置场所。ECO-Shaker根据试验条件自动控制风机的旋转数,不只能减小电力消耗,还能降低噪音。

从质量及环境两面为社会做贡献

按照2008年1月的日本国内CDM清洁发展机制(Clean Development Mechanism)的开始及2009年4月的节约能源法改正,增强公众的建筑节能意识,要求各企业根据新节能法进行能源的高效管理。ECO-Shaker从质量及环境两面为社会做贡献。

真正的自动节能

不需要繁烦的操作

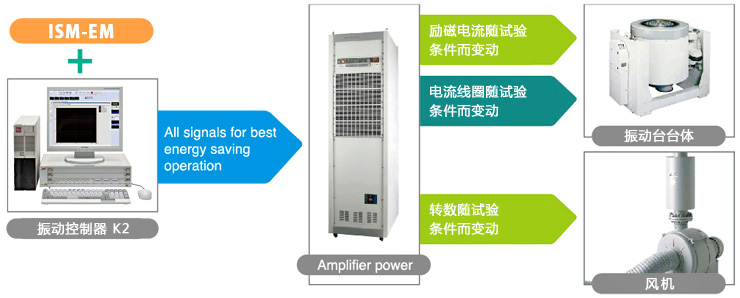

ECO-Shaker是为了减小电量消耗,把功放器、振动台和冷却风机的输出自动最佳控制的装置 。操作者完全不需要麻烦的试验设定,能根据使用环境,试验实施状况进行自动控制。耐久试验时,根据试验样品的特性变化,输出标准大幅度变化以及随着使用环境的温度上升,试验机本体的温度也在上升等的情况下,如果在振动试验机能力范围内,ECO-Shaker也不会停止试验。


不需要繁烦的操作

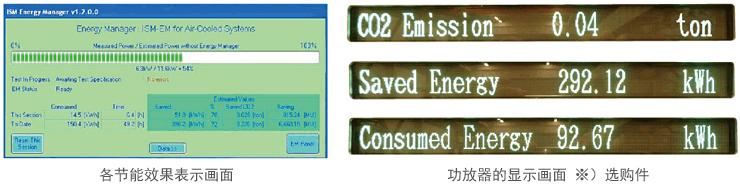

CO2减排·消耗电力量在显示器上显出来,所以一眼就可以确认节能效果。

与IMV振动控制器K2的组合,操作方式依然一样,可实现最节能的振动试验。因为一边进行试验一边在画面可以确认电力消耗量,可以轻松掌握各个试验的节能量。

CO2减排·消耗电力量在显示器上显出来,所以一眼就可以确认节能效果。

  • 系列(ECO-shaker)


EM系列 (ECO-Shaker)

能够自动对应振动标准变动,可以实现自动节能运作。
原有的电动振动试验装置,需要提前手动输入控制电力消耗,不能根据对应试验条件和试样的状况最佳化消耗电力。ECO-Shaker 能自动控制输出标准,也能够自动对应振动标准变动,可以实现自动节能运作。

EM系列(ECO-Shaker)

不断得到改进,致力于提供客户满意度。

IMV的振动试验装置能满足当今汽车或者电子产品企业面临的苛刻的环境试验要求。世界首次开发的ECO-Shaker,可实现最佳节能效果,同时显著减小电力消耗。

不断得到改进,致力于提供客户满意度。

完全没有繁琐的操作

原有的电动振动试验装置,需要提前手动输入控制电力消耗,不能根据对应试验条件和试样的状况最佳化消耗电力。
ECO-Shaker 能自动控制输出标准,也能够自动对应振动标准变动,可以实现自动节能运作。

CO2和电量消耗的节省量可以轻松掌握

与IMV振动控制器K2组合,操作方式依然一样,可实现最佳节能效果。一边进行试验,一边可以在显示器上确认电力消耗量,能够轻松掌握各个试验的节能电量。

由于低噪音化,可以使操作者的工作环境更安静

从振动试验装置产生的噪音有可能影响到试验及试验机放置场所。ECO-Shaker根据试验条件自动控制风机的旋转数,不只能减小电力消耗,还能降低噪音。

从质量及环境两面为社会做贡献

按照2008年1月的日本国内CDM清洁发展机制(Clean Development Mechanism)的开始及2009年4月的节约能源法改正,增强公众的建筑节能意识,要求各企业根据新节能法进行能源的高效管理。ECO-Shaker从质量及环境两面为社会做贡献。

真正的自动节能

不需要繁烦的操作
ECO-Shaker是为了减小电量消耗,把功放器、振动台和冷却风机的输出自动最佳控制的装置 。操作者完全不需要麻烦的试验设定,能根据使用环境,试验实施状况进行自动控制。耐久试验时,根据试验样品的特性变化,输出标准大幅度变化以及随着使用环境的温度上升,试验机本体的温度也在上升等的情况下,如果在振动试验机能力范围内,ECO-Shaker也不会停止试验。


不需要繁烦的操作

CO2减排·消耗电力量在显示器上显出来,所以一眼就可以确认节能效果。

与IMV振动控制器K2的组合,操作方式依然一样,可实现最节能的振动试验。因为一边进行试验一边在画面可以确认电力消耗量,可以轻松掌握各个试验的节能量。

CO2减排·消耗电力量在显示器上显出来,所以一眼就可以确认节能效果。

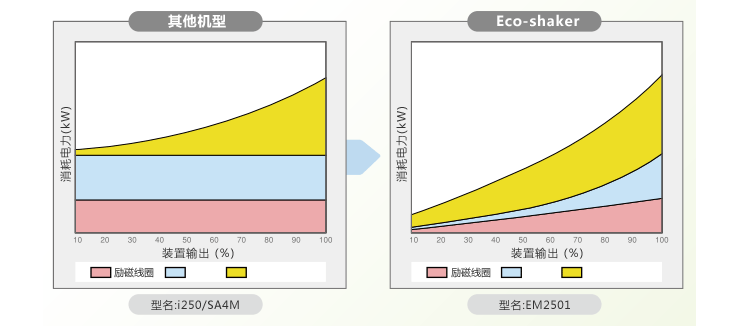

与加振力一样的其他机型的比较

跟以往方式比起来,ECO-Shaker的装置输出越小,节能效果越高。

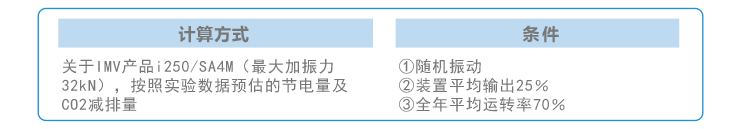

※计算的数值根据系统及条件可能有变化。

与加振力一样的其他机型的比较

与加振力一样的其他机型的比较

ISM-EM技术(电量消耗)

以前都是通过手动设置来减小电力消耗,不但需要设定和调试输出标准,而且需要考虑试验条件和根据试样进行必要加振力的计算,所以不能达到最佳的节能效果。ECO-Shake的ISM-EM技术根据试验条件,进行自动设定及控制,达到最佳的节能效果。

ISM-EM技术(电量消耗)

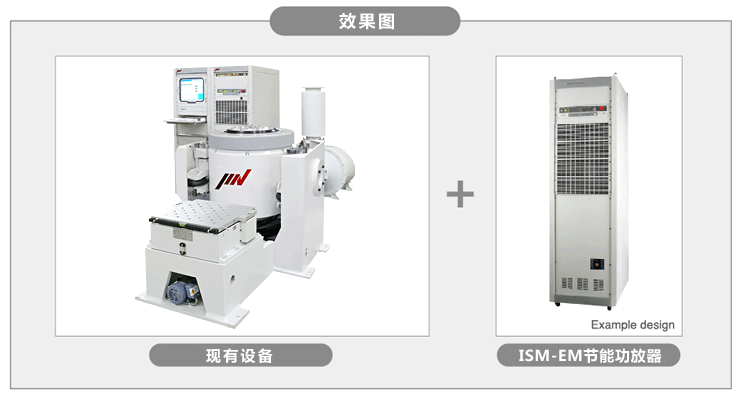

也对应于现有设备 [Retrofit]

如果已经在使用IMV的振动试验装置,追加节能选配部件就可以简单引入ISM-EM技术的节能功能。根据购入时间及设备构成有可能不能改造,请和销售代表或IMV公司联系。

也对应于现有设备

规格

  系统型号 EM2201 EM2301

EM2401

EM2501 EM2502 EM2551 EM2601
综合规格 振动频率范围 (Hz) 0~3300 0~3000 0~2600 0~2500 0~2500 0~2600 *5) 0~2600 *5)
最大加振力 正弦波 (kN) 8 16 24 32 40 49 54
随机波 (kNrms)*2) 8 16 24 32 40 49 54
冲击波 (kN) 16 32 48 64 80 98 108
最大加速度 正弦波 (m/s2) 1250 1250 1200 914 1142 907 1000
随机波 (m/s2rms) 875 875 840 640 800 635 700
冲击波 (m/s2) 2500 2500 2400 1828 2284 1814 2000
最大速度 正弦波 (m/s) 2.2 2.2 2.2 2.2 2.2 2.2 2.2
冲击波 (m/s) 2.2 2.2 2.2 2.2 2.2 2.2 2.2
最大位移 正弦波 (mmp-p) 51 51 51 51 51 51 51
随机波, 冲击波
(mmp-p)
60 64 68 68 68 64 64
最大载荷(kg) 200 300 400 600 600 1000 1000
系统所需功率 (kVA)*1) 16.4 26 36 51 57 80 83
振动台台体 系统型号 i220 i230 i240 i250 i250 i255 i260
运动部件质量 (kg) 6.4 12.8 20 35 35 54 54
台面尺寸 (φmm) 190 200 290 440 440 446 446
容许偏心力矩
(N・m)
294 700 850 1550 1550 1550 1550
外形 (mm)W×H×D 1020x
903x
550
1124x
957x
860
1234x
997x
890
1463x
1187x
1100
1463x
1187x
1100
1527x
1196x
1100
1527x
1196x
1100
台面质量 (kg) 900 1500 2000 3000 3000 3500 3500
功率放大器 系统型号 SA1M-
i20EM
SA2M-
i30EM
SA3M-
i40EM
SA4M-
i50EM
SA5M-
i50EM
SA7M-
i55EM
SA7M-
i60EM
最大输出功率 (kVA) 10 20 29 40 50 58 64
外形 (mm)W×H×D 580x
1750x
850
580x
1750x
850
580x
1750x
850
580x
1950x
850
580x
2100x
850
1160x
1950x
850
1160x
1950x
850
台体质量 (kg) 330 350 460 900 930 1400 1400
控制器 振动控制器 从K2及其他选择
冷却 方式 强制风冷
风机 外形 (mm)W×H×D 492x
1128x
627
606x
1315x
844
707x
1531x
896
1057x
1841x
1078
1057x
1841x
1078
1328x
2140x
1033
1328x
2140x
1033
台体质量 (kg) 70 125 210 250 250 370 370
  • *1) 电源电压:3相200V交流±10% 50/60赫 其他电压需要用变压器
  • *2) 随机推力是根据ISO5344规格规定的。若需更详细的各系统性能以及试验条件,请和销售代表或IMV公司联系。
  • *3) 上述规格为装置的最大性能,不能按照最大性能进行长时间使用。耐久试验时,请按照最大性能的大约70%使用。
  • *4) 进行随机耐久试验的情况下,请在时域波形的峰值加速度1400m/s2以下进行试验。
  • *5) 2000Hz以上,加振力在-12dB/Oct的斜度衰减。
  • *6) 振动频率范围根据使用的传感器和信号发生器会有变化。
  • *7) 关于CE对应系统,重量·外形等可能有变化。

规格 (大位移型)

  系统型号 EM2305 EM2405

EM2505

EM2506 EM2555 EM2605
综合规格 振动频率范围 (Hz) 0~3000 0~2400 0~2200 0~2200 0~2600 *5) 0~2600 *5)
最大加振力 正弦波 (kN) 16 24 35 40 49 54
随机波 (kNrms)*2) 16 24 35 40 49 54
冲击波 (kN) 40 55 70 80 98 108
最大加速度 正弦波 (m/s2) 941 923 777 888 777 857
随机波 (m/s2rms) 658 646 544 622 544 600
冲击波 (m/s2) 2352 2115 1555 1777 1555 1714
最大速度 正弦波 (m/s) 2.4 2.4 2.4 2.4 2.4 2.4
正弦波 (m/s) 2.4 2.4 2.4 2.4 2.4 2.4
最大位移 正弦波 (mmp-p) 100 100 100 100 100 100
随机波, 冲击波
(mmp-p)
120 120 120 120 116 116
最大载荷 (kg) 300 400 600 600 1000 1000
系统所需功率 (kVA)*1) 28 38 53 57 82 86
振动台台体 系统型号 J230 J240 J250 J250 J255 J260
运动部件质量 (kg) 17 26 45 45 63 63
台面尺寸 (φmm) 200 290 440 440 446 446
容许偏心力矩 (N・m) 700 850 1550 1550 1550 1550
外形 (mm)W×H×D 1124x
1079x
850
1234x
1145x
890
1463x
1301x
1100
1463x
1301x
1100
1527x
1319x
1100
1527x
1319x
1100
台面质量 (kg) 1800 2400 3500 3500 4100 4100
功率放大器 系统型号 SA3M-
J30EM
SA4M-
J40EM
SA5M-
J50EM
SA6M-
J50EM
SA7M-
J55EM
SA7M-
J60EM
最大输出功率 (kVA) 23 34 50 57 64 70
外形 (mm)W×H×D 580x
1750x
850
580x
1750x
850
580x
2100x
850
580x
2100x
850
1160x
1950x
850
1160x
1950x
850
台体质量 (kg) 380 490 930 960 1400 1400
控制器 振动控制器 从K2及其他选择
冷却 方式 强制风冷
风机 外形 (mm)W×H×D 606x
1315x
844
707x
1531x
896
1057x
1841x
1078
1057x
1841x
1078
1328x
2140x
1033
1328x
2140x
1033
台体质量 (kg) 125 210 250 250 370 370
  • *1) 电源电压:3相200V交流±10% 50/60赫 其他电压需要用变压器
  • *2) 随机推力是根据ISO5344规格规定的。若需更详细的各系统性能以及试验条件,请和销售代表或IMV公司联系。
  • *3) 上述规格为装置的最大性能,不能按照最大性能进行长时间使用。耐久试验时,请按照最大性能的大约70%使用。
  • *4) 进行随机耐久试验的情况下,请在时域波形的峰值加速度1400m/s2以下进行试验。
  • *5) 2000Hz以上,加振力在-12dB/Oct的斜度衰减。
  • *6) 振动频率范围根据使用的传感器和信号发生器会有变化。
  • *7) 关于CE对应系统,重量·外形等可能有变化。

规格 (水冷大型)

  系统型号 EMK0301 EMK0621 EMK0622 EMK0801 EMK1251 EMK1252 EMK2001 EMK2002
综合规格 振动频率范围 (Hz) 0~3000 0~2500 0~2500 0~2500 0~2500 0~2500 0~2000 0~2000
最大加振力 正弦波 (kN) 30.8 49.0 61.7 80 100 125 160 200
随机波
(kNrms)*2)
21.5 49.0 61.7 80 100 125 160 200
冲击波(kN) 61.6 98 123.4 160 200 250 320 400
最大加速度 正弦波 (m/s2) 1000 1000 1000 1000 1000 1000 800 1000
随机波
(m/s2rms)
557 700 700 700 700 700 700 700
冲击波 (m/s2) 2000 2000 2000 2000 2000 2000 1600 2000
最大速度 正弦波 (m/s) 1.8*5) 2.0*5) 2.0*5) 2.0*5) 2.0*5) 2.0*5) 2.0*5) 2.0*5)
冲击波 (m/s) 1.8 2.0 2.0 2.0 2.0 2.0 2.4 2.4
最大位移 正弦波 mmp-p) 51 51 51 51 51 51 76.2 76.2
随机波, 冲击波
(mmp-p)
58 60 60 59 62 62 86 86
最大载荷 (kg) 500 1000 1000 1000 2000 2000 2000 2000
系统所需功率
(kVA)*1)
49 76 87 100 150 170 270 300
振动台台体 系统型号 K030 K060 K060 K080 K125 K125 K200 K200
运动部件质量 (kg) 27 40 40 60 70 70 200 200
台面尺寸 (φmm) 320 400 400 446 560 560 650 650
容许偏心力矩(N・m) 980 980 980 1550 2450 2450 4900 4900
外形 (mm)W×H×D 1100x
1090x
824
1380x
1085x
1000
1380x
1085x
1000
1595x
1050x
1200
1776x
1360x
1300
1776x
1360x
1300
2465x
1908x
1740
2465x
1908x
1740
台面质量 (kg) 3000 3700 3700 5000 7000 7000 16000 16000
功率放大器 系统型号 EM4MM
-K30
EM6MM
-K60
EM8MM
-K60
EM14HM
-K80
EM18HM
-K125
EM22HM
-K125
EM26HM
-K200
EM32HM
-K200
最大输出功率 (kVA) 33 43 60 100 98 124 256 320
外形 (mm)W×H×D 580x
1950x
850
1160x
1950x
850
1160x
1950x
850
1740x
1950x
850
1740x
1950x
850
2320x
1950x
850
2900x
1950x
850
3480x
1950x
850
台体质量 (kg) 950 1300 1350 2250 2400 3200 4000 4800
控制器 振动控制器 从K2及其他选择
冷却 方式 振动发生机:水冷/功率放大器:风冷
冷却水 (l/min) 195 260 260 390 390 390 520 520
热交换机 外形 (mm)W×H×D 580x
1700x
850
580x
1700x
850
580x
1700x
850
580x
1700x
850
580x
1700x
850
580x
1700x
850
950x
1900x
800
950x
1900x
800
台体质量 (kg) 400 400 400 400 400 400 600 600
  • *1) 电源电压:3相200V交流±10% 50/60赫 其他电压需要用变压器
  • *2) 随机推力是根据ISO5344规格规定的。若需更详细的各系统性能以及试验条件,请和销售代表或IMV公司联系。
  • *3) 上述规格为装置的最大性能,不能按照最大性能进行长时间使用。耐久试验时,请按照最大性能的大约70%使用。
  • *4) 进行随机耐久试验的情况下,请在时域波形的峰值加速度1400m/s2以下进行试验。
  • *5) 扫频试验或定点试验等进行长时间坚持高速度的情况下,把1.4m/s为上限。
  • *6) 振动频率范围根据使用的传感器和信号发生器会有变化。
  • *7) 关于CE对应系统,重量·外形等可能有变化。
