MEMS元件的振动传感器
带有内置 MEMS 加速度计元件的振动传感器，可以测量高达高频。 通过使用专利技术将其安装在电路板上，可以消除发生的各种振动，并获得高达 10 kHz 的无共振振动特性。
特长
- ■ 采用MEMS技术的高频加速度计
- ■ 与常规压电传感器高度兼容的外壳
- ■ 即使在狭窄的空间也可以安装的小型外壳（B型）
- ■ 小巧轻便
- ■ 订购批量生产时降低成本

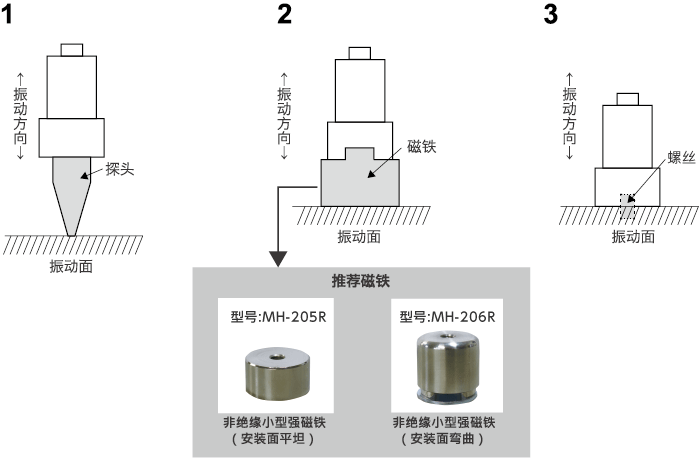

固定方法（A型・C型）

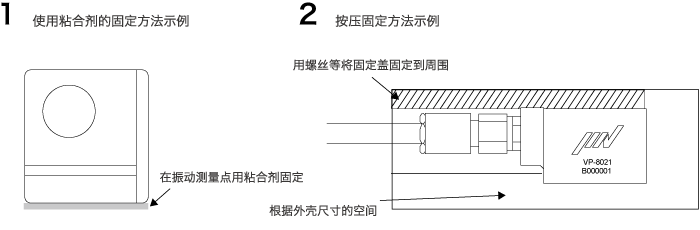

固定方法（B型）
产品一览
小巧轻便

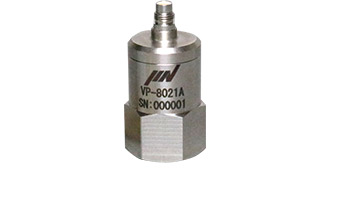

VP-8021A
VP-8021系列标准型，可轻松更换现有振动传感器
■ 规格
| 传感器分类 | 外壳绝缘电压驱动方式 *1 |
|---|---|
| 加速度灵敏度 | 3.9 毫伏/(米/秒2 ) ±5% |
| 加速度线性 | ±5% |
| 振动频率范围 | 20 赫兹 - 3 赫兹 ±1 分贝 |
| 10 赫兹 - 8 赫兹 ±3 分贝 | |
| 10 赫兹 - 10 赫兹 ±4 分贝 | |
| 最大容许加速度 | 490 米/秒2 |
| 工作温度范围 | -30℃ - +120℃ *2 |
| 温度灵敏度特性误差 | ±3% 25℃ 标准 |
| IEPE电源 | 3.5 mA 最大24 V |
| 质量 | 15 克 |
| 材质 | 铝 (5052) |
*1 配套振动监视装置的振动数范围优先
*2 连续工作温度范围取决于要连接的电缆。
超小巧轻便

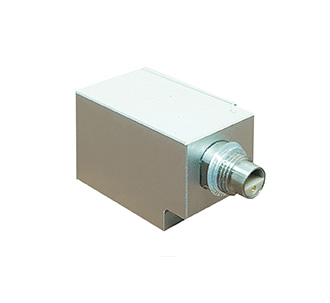

VP-8021B
超薄型，可小型化到极限，可安装在狭窄空间
■ 规格
| 传感器分类 | 外壳绝缘电压驱动方式 *1 |
|---|---|
| 加速度灵敏度 | 3.9 毫伏/(米/秒2 ) ±5% |
| 加速度线性 | ±5% |
| 振动频率范围 | 20 赫兹 - 3 赫兹 ±1 分贝 |
| 10 赫兹 - 8 赫兹 ±3 分贝 | |
| 10 赫兹 - 10 赫兹 ±4 分贝 | |
| 最大容许加速度 | 490 米/秒2 |
| 工作温度范围 | -30℃ - +120℃ *2 |
| 温度灵敏度特性误差 | ±3% 25℃ 标准 |
| IEPE电源 | 3.5 mA 最大24 V |
| 质量 | 10克 |
| 材质 | 铝 (5052) |
*1 配套振动监视装置的振动数范围优先
*1 连续工作温度范围取决于要连接的电缆。
小巧轻便防水

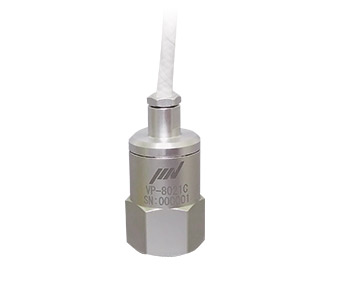

VP-8021C
支持电压变化引起的振动输出和安装表面温度输出的多种类型
■ 规格
| 传感器分类 | 外壳绝缘电压驱动方式*1 |
|---|---|
| 加速度灵敏度 | 3.9 毫伏/(米/秒2 ) ±5% |
| 加速度线性 | ±5% |
| 振动频率范围 | 20 赫兹 - 3 赫兹 ±1 分贝 |
| 10 赫兹 - 8 赫兹 ±3 分贝 | |
| 10 赫兹 - 10 赫兹 ±4 分贝 | |
| 最大容许加速度 | 490 米/秒2 |
| 工作温度范围 | -30℃ - +120℃ *2 |
| 温度灵敏度特性误差 | ±3% 25℃ 标准 |
| 输出电压范围 | 0 V - 5 V (温度/振动) |
| 无振动电压 | 2.5伏 |
| 电源电压 | 7 V - 24 V（Type12 V） |
| 消耗电流 | 1 mA以下 |
| 质量 | 15 克 |
| 材质 | 铝 (5052) |
| 防护等级 | 相当于IP67 |
*1 配套振动监视装置的振动数范围优先
*2 电缆的连续使用温度范围为80°C。
