振动试验装置的组成



动电式振动试验装置

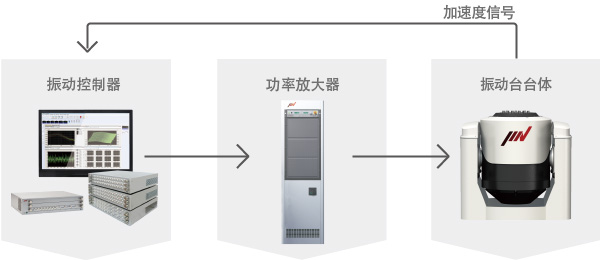

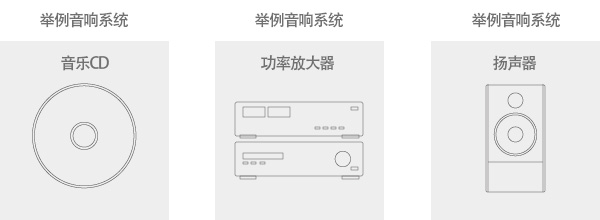

想象下音响系统的原理 音源的CD等的电气信号,经过功放放大信号,用喇叭使空气振动,产生声音 实际上,动电式振动试验机和音响系统的原理一样。 代替音源的是振动控制仪,输入试验条件并运行,输出信号到功率放大器,然后再到振动发生机,从而使是振动发生机振动。 但是,振动控制仪和CD有很大区别的是,固定在振动发生机上的传感器,会把信号反馈给振动控制仪,使振动发生机的振动和振动输出条件一致

Electrodynamic Vibration Test Systems

Electrodynamic Vibration Test Systems

振动台台体

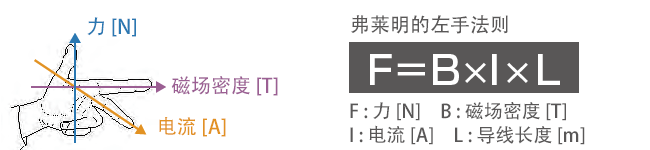

振动发生机的原理是用,弗莱明的左手法则 横切磁线圈的导线通过电流,然后产生力,而产生振动。

Fleming's left hand rule

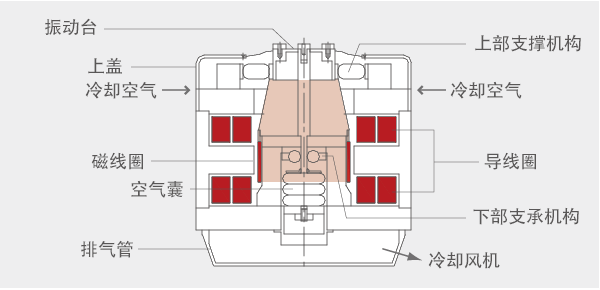

  • Inside of Vibration generator (Air cooling method)

    振动发生机内部结构图(空冷)

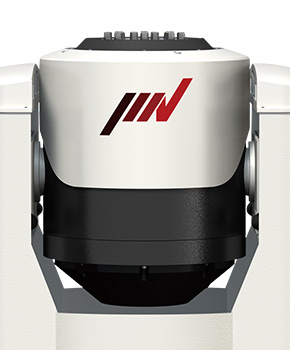

  • Vibration Generator

    振动台台体

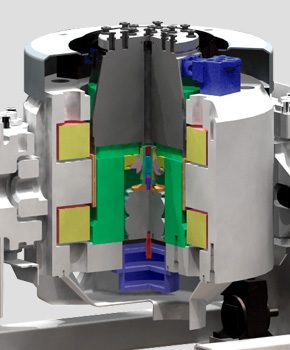

  • Cross section view

    剖面图

振动控制器

把实际路谱输出给功率放大器,很遗憾,不可能发生相同的波形 根据功率发大器和振动试验机的特性,会产生不同的波形。 振动控制器,根据他们的特性,自动产生目标振动的装置 IMV的振动控制器K2,完全自己研发,并加入客户的实际使用反馈意见,使用简单,性能优越。 最新的K2,各种各样的试验条件,不用更换硬件即可实施。并使用PC化操作,设定,运行等都很简单。

Vibration Controller K2

Vibration Controller K2

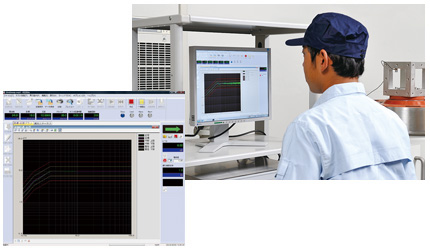

K2画面例
复杂的试验也可以简单,设定,运行

功率放大器

功率发大器的目的,给振动发生机输送电力信号。 振动控制器过来的微小信号,放大为更大的电压,电流信号。 IMV的功率发大器,利用开关转换方式,是业界的高水平,小型,高效率的模块。

  • Power Module SA-300

    电力模块 SA-300

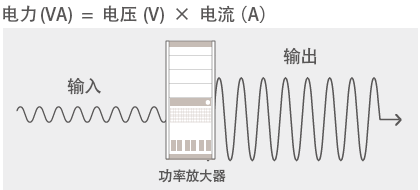

  • Image

    概念图
